Solutions de montage de filtres Midopt

Monture filetée

Conçue pour les objectifs avec filetage en face avant.

Une variété de types de filtres et de tailles filetées sont disponibles : M13.25 x P0.5 , M22.5 x P0.5 , 25.4® C-Mount , M25.5 x P0.5 , M27 x P0.5 , M30.5 x P0.5 ,M34 x P0.5 , M35.5 x P0.5 , M37 x P0.75 , M37.5 x P0.5 , M39 x P0.5 , M40.5 x P0.5 , M43 x P0.75 , M46 x P0.75 , M48 x P0.75 , M49 x P0.75 , M52 x P0.75 , M55 x P0.75 , M58 x P0.75 , M62 x P0.75 , M67 x P0.75 , M72 x P0.75 , M77 x P0.75 , M82 x P0.75 , M86 x P1.0 , M95 x P1.0 , M105 x P1.0

Des tailles de filetage personnalisées sont disponibles sur demande.

Anneaux en aluminium anodisé noir.

Des supports rotatifs avec des vis de blocage sont disponibles sur demande et sont livrés en standard avec les filtres polarisants.

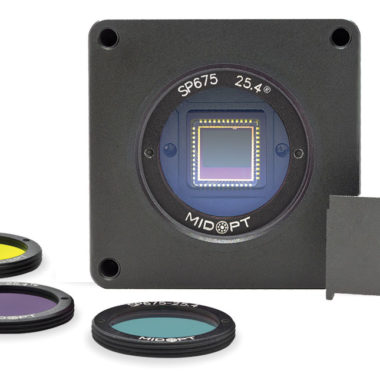

Monture C 25.4mm

Filtre 25.4® pour caméra à monture C exclusivement conçu par Midopt pour s’insérer directement dans la monture d’une caméra à monture C, entre l’objectif et le capteur.

• Recommandé pour les objectifs grand angle afin d’éviter le vignettage et le décalage angulaire.
• S’adapte à toutes les caméras à monture C.
• Utile pour les applications avec des contraintes d’espace et des objectifs sans filetage de filtre.
• Clé d’installation personnalisée incluse.
• Épaisseur du filtre standard : 1 mm.

Monture Slip Mount

Conçu pour les objectifs varifocaux, les objectifs grand angle, les optiques M12, et les objectifs sans filetage.

Le profil bas et le diamètre surdimensionné empêchent le vignettage des objectifs grand angle.

Des vis de blocage et une clé sont fournies pour fixer l’adaptateur à l’objectif.

De nombreux objectifs varifocaux et à focale fixe courte (grand angle) ne sont pas fournis avec un filetage de filtre en raison de la présence d’un élément d’objectif saillant et fortement convexe.

Nos adaptateurs Slip mount permettent de monter en toute sécurité des filtres à filetage standard sur ces objectifs.

Sans monture

Midopt est le leader de l’industrie des filtres de vision industrielle et des solutions optiques, et les demandes de formes et de tailles personnalisées sont notre spécialité. Tous les filtres Midopt peuvent être découpés avec précision selon vos spécifications exactes et les exigences de votre système, en grands volumes et dans des délais courts (les formes et tailles personnalisées sont généralement fabriquées dans des délais d’un jour à deux semaines). Une grande variété de formes est disponible, et des options de dimensionnement sur mesure jusqu’à 165 mm² sont possibles pour la plupart des filtres. Les filtres en acrylique peuvent être découpés sur mesure jusqu’à 900 mm².

Solutions personnalisées pour les objectifs à monture M12

Les systèmes de vision utilisent de plus en plus des lentilles à montage en S (M12) pour obtenir une conception de système plus légère, un poids plus faible et un encombrement réduit.

Midopt propose des solutions de montage de filtres idéales pour ces types d’applications :

– Des montures Slip mount qui se fixent devant l’objectif à l’aide d’une vis de verrouillage.

– Pour les objectifs M12 à très grand angle, nous offrons la possibilité de coller le filtre derrière l’objectif, plus près du capteur.
